Konfigurasi Mikrotik

Assalamu'alaikum Wr. Wb.
Bismillah.

Disini kita akan membahas cara mengkofigurasi mikrotik. Untuk mikrotik yang saya gunakan adalah yang ini :



Kita sambungkan mikrotik dan laptop dengan menggunakan kabel LAN.



Langsung kita lanjut konfigurasi.

Personalisasi Perangkat MikroTik

1.      Ganti Hostname sesuai kebutuhan Anda.

2.      Atur waktu pada perangkat MikroTik.

3.      Tambahkan user baru.

4.      Setelah selesai, cobalah Login lagi dengan username dan password yang telah dibuat sebelumnya. Untuk mengamankan perangkat MikroTik, ada baiknya untuk menonaktifkan user admin. Berikut perintah untuk menonaktifkan user admin.

Pengaturan Antarmuka Perangkat MikroTik

Pada pengaturan bawaan, tertera bahwa terdapat pengaturan bridge yang membuat antarmuka tidak bebas. Hal ini membuat tiap antarmuka terkunci pada pengaturan bridge. Untuk memisahkan semua antarmuka sehingga mampu memiliki pengaturan tersendiri, maka pengaturan bridge perlu dinonaktifkan. Berikut teknik menonaktifkan pengaturan bridge secara aman.]

1. Ganti nama “ether2-master” menjadi “ether2”.

2. Atur tiap antarmuka agar keluar dari mode slave.­

3.  Buat alamat statis pada antarmuka berikut.

    a. Antarmuka ether2 (192.168.2.1/24).

    b. Antarmuka ether3 (192.168.3.1/24).

    c. Antarmuka ether4 (192.168.4.1/24).

    d. Antarmuka wlan1 (192.168.5.1/24).

4. Tutup terminal dengan perintah quit.

5. Ubah koneksi kabel dari port ether2 ke port ether3.

6. Berikan alamat IP statis pada terminal Anda dengan network 192.168.3.0/24.

7. Lakukan komunikasi melalui Telnet ke 192.168.3.1.

8. Login dengan username dan password Anda.



9. Nonaktifkan pengaturan bridge.

Pengaturan DHCP Server pada Antarmuka Perangkat MikroTik

Untuk memudahkan pengaturan DHCP Server, perangkat MikroTik telah dilengkapi dengan script untuk mengatur DHCP Server. Berikut pengaturan DHCP Server yang akan diaplikasikan pada tiap antarmuka.

1. Antarmuka ether2.

2. Antarmuka ether3.

3. Antarmuka ether4.

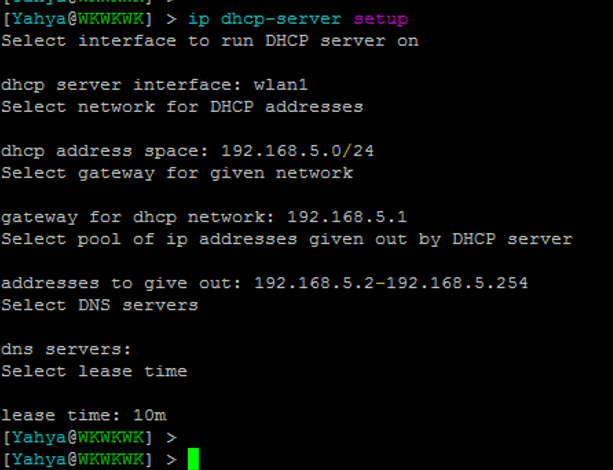

4. Antarmuka wlan1.

Berikut hasil pengaturan DHCP Server.

Pengaturan Access Point pada Perangkat MikroTik

Pada pengaturan bawaan, antarmuka nirkabel telah diatur sedemikian rupa sehingga Access Point dapat berjalan. Oleh karena itu, yang perlu dilakukan dalam mengatur Access Point hanya mengubah sebagian parameter dari pengaturan bawaan. Berikut langkah dalam mengatur Access Point pada perangkat MikroTik dari pengaturan bawaan.

1. Tambahkan profil keamanan baru.

2. Ubah pengaturan antarmuka nirkabel sebagai berikut.

3. Coba hubungkan perangkat nirkabel pada jaringan yang telah Anda ubah.

Pengaturan Lanjutan pada Perangkat MikroTik

Pengaturan Koneksi Internet menggunakan NAT dan Masquerade

1. Atur agar antarmuka ether1 secara otomatis menerima IP dari ISP melalui DHCP Client.

2. Tambahkan pengaturan NAT Masquerade pada antarmuka ether1.

Pembatasan Akses menggunakan Web Proxy

Dalam manajemen jaringan, ada kalanya akses jaringan harus dibatasi karena alasan tertentu. Berikut akan dijelaskan penggunaan Web Proxy untuk membatasi akses pada alamat www. facebook.com.

1. Aktifkan fitur Web Proxy.

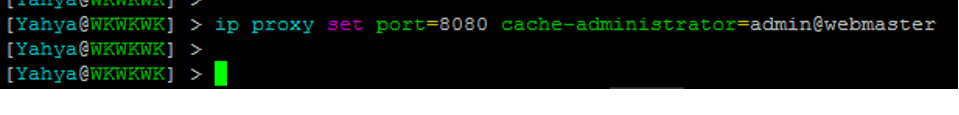

2. Atur port yang akan digunakan sebagai proxy.

3. Buat pengalihan pada NAT dari protokol HTTP (80) menuju port yang digunakan untuk proxy.

4. Atur proxy untuk membatasi akses terhadap www.facebook.com.

Pengaturan QOS

Kualitas jaringan merupakan hal penting yang harus diatur oleh pemilik jaringan. Salah satu cara yang digunakan ialah dengan memanfaatkan Quality Of Service (QOS) atau dikenal dengan istilah Bandwidth Management. MikroTik RouterOS menyediakan fasilitas bandwidth management melalui fitur Queue.

Berikut contoh untuk memberikan batas bandwidth pada antarmuka wlan1 dengan batas maksimum unggah sebesar 128kbps dan batas maksimum unduh sebesar 256kbps.

Pengaturan Hotspot

Pada prinsipnya, hotspot merupakan mekanisme untuk memberikan akses untuk client terhadap beberapa sumber daya dalam jaringan (misalnya internet)3. Hotspot sendiri merupakan gabungan dari beberapa layanan seperti DHCP server, firewall NAT, firewall filter, proxy, dan sebagainya. Contoh dari penggunaan Hotspot ialah Hotspot wifi.id.

Berikut pengaturan hotspot sederhana dengan menggunakan pengaturan dari antarmuka wlan1.

Setelah selesai, hubungkan perangkat nirkabel pada access point yang telah diatur sebelumnya pada antarmuka wlan1. Saat muncul laman login, masukkan detail login berikut.

Untuk menambah user, gunakan perintah berikut.

Nahh setelah kita konfigurasi sesuai dengan yang diatas, mari kita coba diperangkat lain.
