Simulasi Jaringan Menggunakan Cisco Packet Trace

Assalamu'alaikum Wr. Wb.

 Permasalahan : Bagaimana rangkaian jaringan untuk membuat jaringan di sebuah kantor yang memiliki 2 lantai ?

Solusi : Membuat sebuah jaringan dengan cukup 1 router pada 1 bangunan, karena router berfungsi sebagai perangkat keras jaringan komputer yang dapat digunakan untuk menghubungkan beberapa jaringan yang sama atau berbeda. Dan untuk menghubungkan ke lantai 1 dan 2 menggunakan switch, karena switch berfungsi sebagai perangkat keras yang terdapat pada jaringan komputer yang berfungsi sebagai alat penghubung antar komputer. Untuk topologi nya menggunakan tipe star, memilih topologi star karena fleksibel, pemasangan workstation yang baru sangat mudah, kontrol terpusat, kemudahan deteksi kesalahan pada jaringan, apabila satu komputer mengalami masalah dalam jaringan, komputer yang sain tidak akan terganggu.

 Lalu kita buat model nya pada Cisco Packet Trace (CPT).
Contoh : 1 router, 2 switch, 10 komputer, 7 laptop, 2 printer, 1 router wifi.

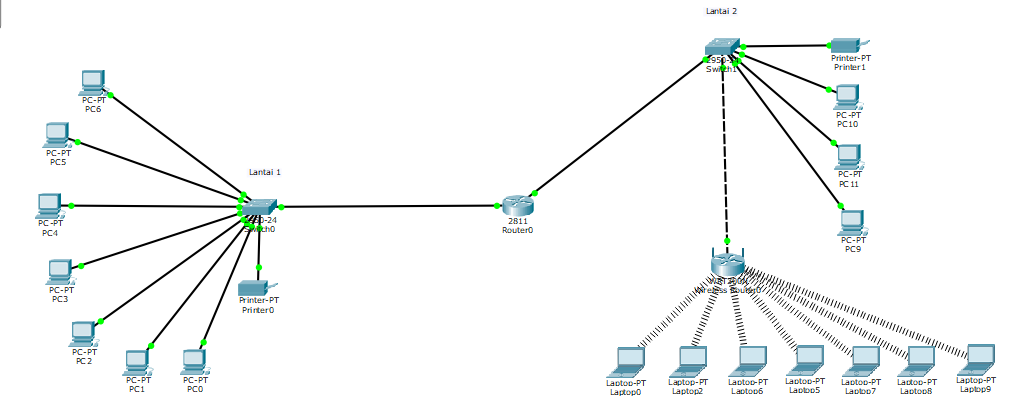

 1. Buat model jaringan seperti dibawah ini

2. Sambungkan device PC ke switch, router ke switch, printer ke switch menggunakan Cooper Straight-Through
3. Sambungkan wireless router ke router menggunakan Cooper Cross-Over.
4. Atur configurasi pada wireless router.

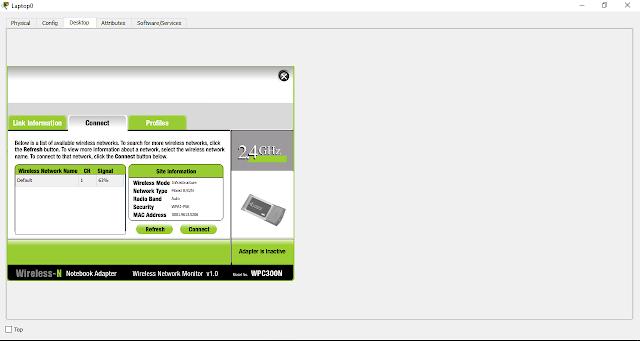

5. Sambungkan device laptop ke wireless router menggunakan Cooper Straight-Through. Lalu setting physical laptop nya. Matikan laptop terlebih dahulu, pilih WPC300N pada menu disamping kiri, pasangkan ke laptop, lalu atur configurasi IP nya pada tab menu dekstop lalu pilih IP Configuration, isikan IP nya.












6. Atur IP pada PC.


7. Atur IP pada printer

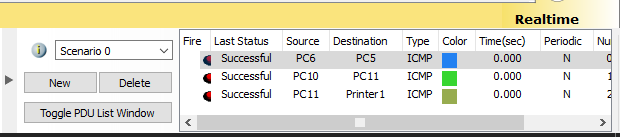

8. Lalu coba kirim PDU dari satu PC ke PC lain atau ke printer, pada switch yang sama. Dan lihat hasilnya.


9. Jika sukses dikirim, maka jaringan sudah benar dan bisa diterapkan pada dunia nyata.
Sekian dari saya, mohon maaf apabila banyak salah kata. Semoga materi diatas dapat membantu.
Terima Kasih.

 Wassalamu'alaikum Wr. Wb.

Download File - Disini
